大倾角长距离单轨-错车道双箕斗斜井提升新技术

一、技术名称：大倾角长距离单轨-错车道双箕斗斜井提升新技术

二、技术内容

      《大倾角长距离单轨-错车道双箕斗斜井提升新技术》是采用“单轨+错车道”的布线方式，以实现单轨双箕斗斜井提升，该种斜井通过技术的创新，大大的降低了斜井基建工程量，减少了基建投入，解决了双轨道铺设成本高、设备安装及维护量大等技术难题。

      1）首创了“单轨+错车道”的运输线路方式，实现了箕斗斜井的单轨双箕斗提升技术；

      单轨与双轨线路间用对称道岔相连接，道岔为自行设计的30kg，岔心角为5°42′38″，圆曲半径20m，道岔全长37.5m。这种道岔的辙尖为固定式，在中间道路部位设有过绳槽，以防箕斗在道岔中行驶时碾压另一箕斗的牵引钢丝绳。

      在道岔部位，为了使箕斗进入道岔时，钢丝绳能随之转向，每付道岔处安装了5组立辊与平托辊，每组由2个立辊和2个平托辊组成，2个立辊安装在中央，其间隔均为0.5m。立辊直径Ф320mm。辊子分上下两节，上节起挡绳作用；下节是承载部分，安装了滚动轴承。立辊、托辊均安装在混凝土预制基础上，预制基础捣制在整体道床中。

      2）通过将箕斗斗箱偏心安装，成功解决了箕斗偏心牵引的技术问题；

      ①道岔对箕斗运行的影响

箕斗运行到道岔曲线段时，由于离心力的作用，箕斗轮对钢轨产生水平分力，对箕斗运行的稳定性造成影响。离心力的大小与箕斗的重量（自重加载重)和运行速度的平方成正比，与曲线半径成反比。

      ②箕斗偏心牵引的问题处理

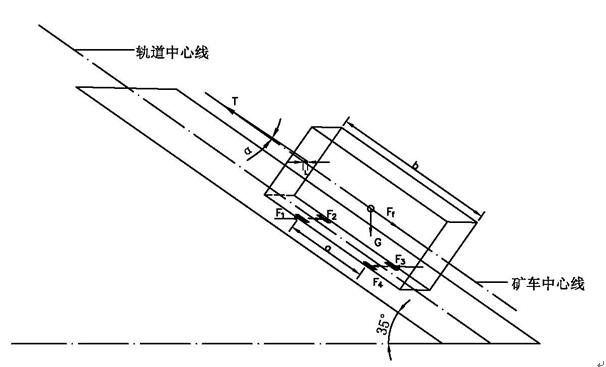

      双箕斗在单道上运行，为了防止两箕斗的牵引钢丝绳互相干扰，其牵引点必须偏离箕斗中心。由于箕斗牵引偏心，箕斗在运行时对钢轨产生垂直于钢轨侧面附加作用力，该力影响箕斗运行的稳定，促长箕斗的蛇形运动和轮缘的磨损，影响轨路的稳定性。偏心牵引匀速运行状态下，对箕斗的受力状态进行分析，其受力分析见图1所示。

注：图中T为钢丝绳牵引力；Ff为箕斗受到的摩擦力；G为箕斗最大载重；F1、F2、F3、F4为箕斗在偏心牵引运动状态下，轨道对箕斗四个车轮的作用力；α为牵引线与箕斗中心线夹角，a为箕斗前后轮距，b为箕斗长，L为箕斗牵引点偏离箕斗中心线的距离。

图4  箕斗偏心牵引受力分析示意图

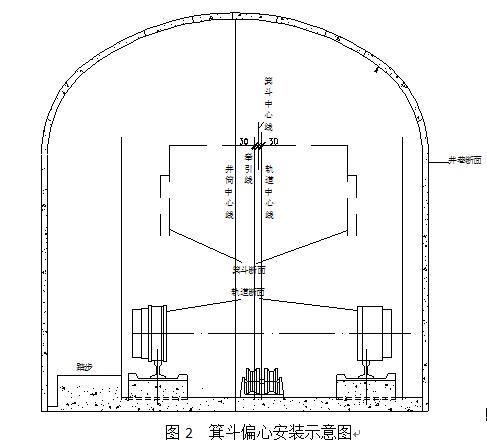

      为避免两根钢丝绳相互磨擦和绞结，同时尽量减小偏心牵引对钢轨附加作用力，通过偏心安装及偏心牵引距离的调整及不同状态下的受力计算分析，最终确定将斗箱偏心安装为30mm，使箕斗重心向外偏离而接近牵引点，牵引点也向外偏离斗箱30mm，牵引点与轨道中心共偏离60mm，具体见下图2所示。

      箕斗在该斜井上运行的过程中，存在加速、匀速、减速三种运动状态，从力学的角度对其牵引力进行分析，不难发现，箕斗在加速运行状态下，其偏心牵引力T最大，对钢轨产生的水平分力最大，根据力学受力分析计算及现场监测分析结果知，偏心牵引力T最大为395N，其对箕斗和钢轨的稳定性的影响不太大。

      3）采用前后独立矿岩仓的布置形式、整体道床的结构形式等技术；

前后分别设立矿石仓与废石仓，在提升线路上，两仓中心的水平距离相隔10m，互不相连。前仓为矿石仓，后仓为废石仓，两仓上部均设卸载曲轨，后仓卸载曲轨内侧，设有活动过桥。装载硐室的设置与前后仓相对应，矿石装载点在后(下)，废石装载点在前(上)，两者平距相隔15m，这样装卸便能上下配合。调换矿岩提升时，卷扬机不需调整钢丝绳长度。

      提升线路全部铺设43kg/m轨道，轨距1710mm，双线部分线路间距为2560mm，全部用鱼尾板连接，配用70型扣板式扣件，轨路基础全部采用钢筋混凝土支承块式整体道床，螺旋道钉用硫磺锚固的方法固定。为了加强轨路的稳固性，设计在每付轨道中安装轨距拉杆3根，穿销式防滑器3对。在轨道中间每隔8m安装一个托辊，其托辊有两种，在错车道以下以及双道部分安装平托辊，错车道以上的单轨线路安装双轮托辊，直径均为Ф160mm。箕斗运行时对钢轨产生水平分力，要求轨道与轨下基础稳定性能好，采用整体道床较为合理。

      4）在后卸式箕斗底后侧用焊上角钢，形成“八”字形导水槽，从而避免了后卸式箕斗泄漏泥浆污染运输线路的现象，改善了斜井的工作环境。

      由于斜井存在一定的倾角，装满矿石和泥浆的箕斗在提升过程中，由于重力作用和提升途中出现的颠簸，箕斗中的泥浆容易从安装在箕斗后部的卸载门的门缝隙处泄漏出来，洒落在位于箕斗下方的运输轨道上，对托辊和轨道造成污染，对安全生产造成影响。

      为了解决这一现象，设计人员决定在箕斗底后侧用角钢焊上“八”形导水槽，使漏出的泥浆由导水槽流入道心空处，不致污染托辊和轨道。其对后卸式箕斗的改造结构简单、易于实现、生产成本较低且能够解决泥浆泄露对托辊和轨道造成污染的问题。

      本技术通过攻克长距离大倾角箕斗斜井的设计、施工、安装、提升运输等技术难题，实现了大倾角长距离单轨双箕斗斜井的设计，综合考虑其建设成本、生产能力、安全性等因素，该技术在国内外处于先进水平。

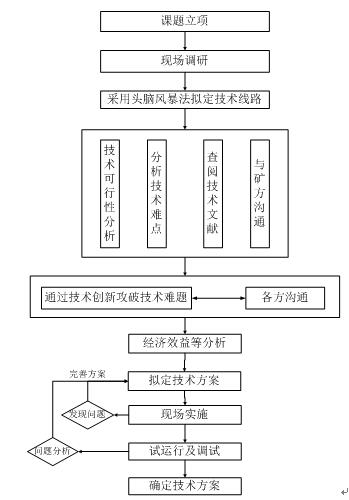

三、关键技术路线

四、获奖或专利情况

      1）获奖情况

      2012年度中国有色金属工业科学技术进步二等奖。

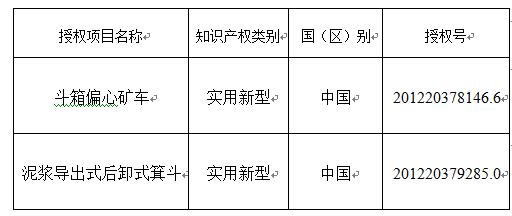

      2）专利情况
